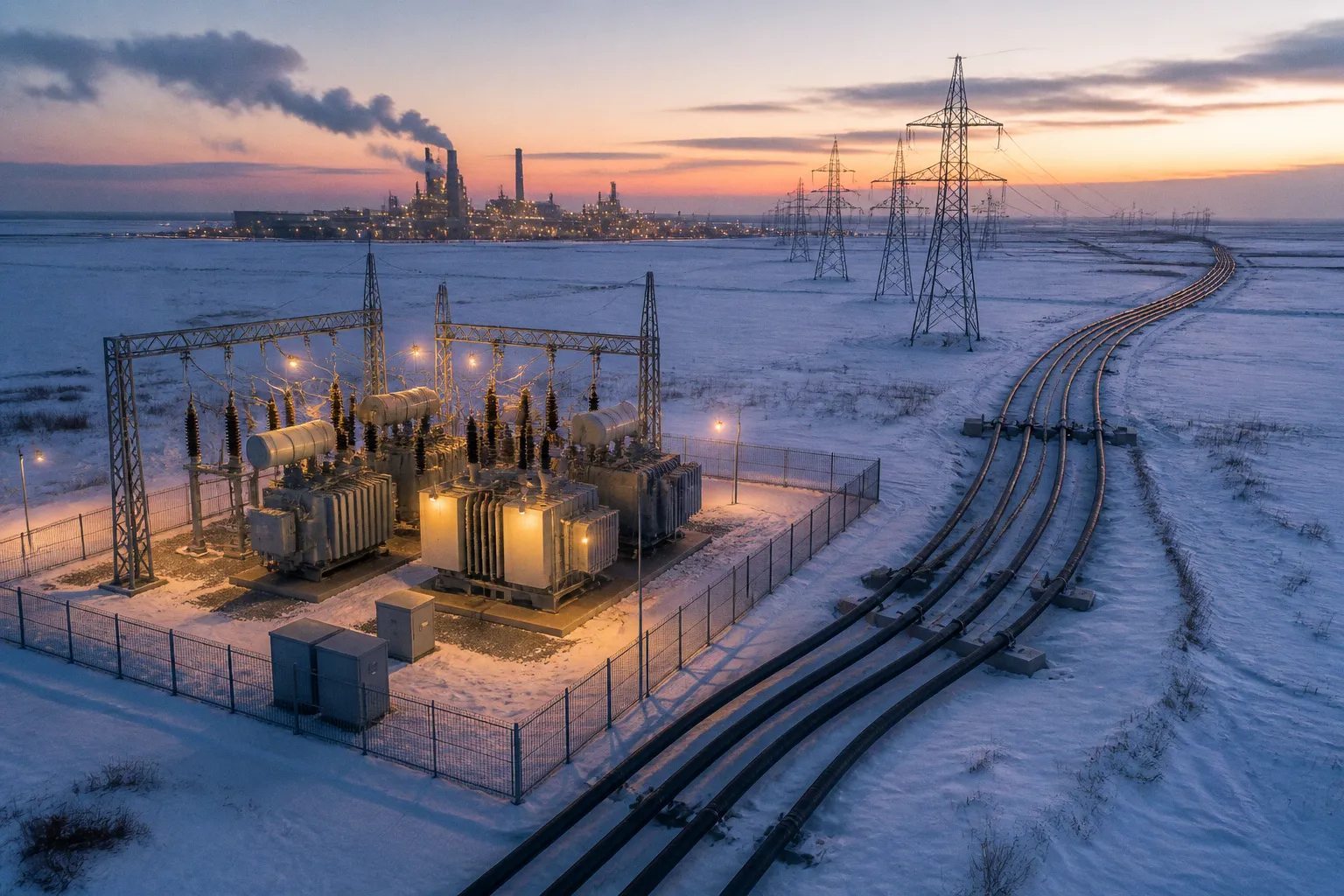

Подключение завода к электросетям: пошаговый алгоритм

От того, насколько точно рассчитана нагрузка, зависят состав оборудования, стоимость подстанции, пропускная способность кабельных линий, сроки запуска и даже возможность дальнейшего расширения предприятия.

Подключение завода к электросетям пошагово выглядит как последовательность формальных процедур: заявка, технические условия, договор технологического присоединения, проектирование, строительно-монтажные работы, осмотр электроустановок и оформление документов. На практике основная сложность возникает не на последнем этапе, а гораздо раньше — когда предприятие пытается присоединить к сети объект с неясной нагрузкой, незавершённой схемой электроснабжения или неподготовленной площадкой.

Для завода технологическое присоединение — это совместный проект собственника объекта и сетевой организации. Первая сторона отвечает за внутреннюю инфраструктуру и исходные данные, вторая — за выполнение своей части мероприятий до границы балансовой принадлежности. Если эти зоны ответственности не разделены с самого начала, технические условия быстро превращаются из дорожной карты в источник споров.

Сначала — не заявка, а расчёт электрической нагрузки

До обращения в сетевую организацию предприятие должно понимать, что именно оно собирается подключать. Формулировка «строящийся завод» для технологического присоединения недостаточна. Сетевая организация будет оценивать конкретный объект, его местоположение, заявленную мощность, категорию надёжности и предполагаемый режим потребления.

Расчёт начинается с перечня электроприёмников. В него включают не только основное технологическое оборудование, но и всё, что будет работать в составе промышленной площадки:

• электродвигатели станков, насосов, компрессоров и вентиляторов;
• печи, сушильные камеры, сварочные посты и установки термообработки;
• системы вентиляции, дымоудаления и кондиционирования;
• наружное и внутреннее освещение;
• зарядную инфраструктуру для погрузчиков и электротранспорта;
• системы водоснабжения, водоотведения и пожаротушения;
• административно-бытовой корпус;
• серверные, системы связи, контроля доступа и автоматизации;
• резервные и аварийные потребители.

Простое сложение паспортных мощностей обычно даёт завышенный результат. Оборудование не работает одновременно на максимальной нагрузке, а часть установок включается периодически. Поэтому проектировщик определяет расчётную нагрузку с учётом коэффициентов спроса, одновременности, режима работы и пусковых токов.

Последний параметр особенно существенен для предприятий с крупными электродвигателями. При запуске двигателя кратковременная нагрузка может значительно превышать рабочую. Если не учесть этот режим, на площадке появятся просадки напряжения, ложные срабатывания защиты и ограничения со стороны сетевой организации. Для мощных приводов может потребоваться применение устройств плавного пуска или частотных преобразователей, а в отдельных случаях — изменение схемы присоединения.

Что должно быть определено до подачи заявки

На этом этапе предприятие формирует не только итоговую мощность, но и техническую концепцию будущего подключения. В рабочем документе должны быть отражены:

1. Максимальная мощность объекта. Она показывает, какую наибольшую нагрузку предприятие может одновременно потребить из сети.

2. Установленная мощность оборудования. Это сумма номинальных мощностей электроприёмников, которая сама по себе не равна фактическому потреблению.

3. График нагрузки. Для завода с посменной работой он может заметно отличаться от режима складского или логистического объекта.

4. Категория надёжности электроснабжения. Для непрерывного производства, систем пожарной защиты и ряда технологических процессов перерыв в питании может быть недопустим или ограничен.

5. Необходимость резервного источника. Им может быть дизель-генератор, газопоршневая установка, аккумуляторная система либо вторая независимая линия.

6. Перспективная нагрузка. Если предприятие планирует вторую очередь, дополнительную печь или расширение станочного парка, это следует учитывать заранее.

Самая дорогая ошибка на старте — заявить только ту мощность, которая нужна первой очереди, а затем пытаться присоединить вторую очередь к уже загруженной схеме.

При этом завышать заявку «на всякий случай» также нерационально. Большая заявленная мощность может потребовать более сложного присоединения, строительства отдельной трансформаторной подстанции, прокладки новых линий и согласования дополнительных мероприятий. В результате предприятие платит не за запас как таковой, а за инфраструктуру, которую ещё предстоит создать.

Документы для подключения завода к электросетям

Состав документов зависит от статуса заявителя, мощности, расположения объекта и того, кто подаёт заявку — собственник, арендатор или инвестор по доверенности. Однако базовый пакет обычно строится вокруг четырёх групп сведений.

Данные о заявителе и объекте

Потребуются сведения о юридическом лице, документ, подтверждающий полномочия представителя, а также документы на земельный участок или объект капитального строительства. Если заявку подаёт арендатор, необходимо подтвердить право пользования площадкой и полномочия на обращение за технологическим присоединением.

Для строящегося предприятия важно отделять земельный участок от будущего здания. Сетевая организация должна понимать, где расположена точка подключения, где будет вводное устройство и на какой территории проходят предполагаемые линии. Размытое описание площадки увеличивает вероятность того, что технические условия окажутся неудобными для последующей реализации.

Технические параметры

В заявке указывают:

• требуемую максимальную мощность;
• характер нагрузки;
• категорию надёжности;
• количество точек присоединения;
• предполагаемый срок ввода объекта;
• необходимость временного электроснабжения на период строительства;
• сведения о генераторах и иных источниках, если они предусмотрены;
• адрес и границы объекта;
• предполагаемый уровень напряжения, если он уже определён проектом.

Не все параметры предприятие обязано устанавливать самостоятельно. Уровень напряжения, конкретную схему внешнего электроснабжения и перечень сетевых мероприятий определяет сетевая организация. Но заявитель должен предоставить исходные данные в таком виде, чтобы инженер мог оценить будущий режим работы объекта.

Графические материалы

К заявке обычно прикладывают ситуационный план с размещением объекта, схему расположения энергопринимающих устройств и границ участка. Для крупного завода полезно заранее подготовить генеральный план с обозначением:

• производственных корпусов;
• трансформаторных подстанций;
• главных распределительных устройств;
• кабельных и воздушных трасс;
• подъездов для строительства и эксплуатации;
• зон перспективного расширения;
• объектов, для которых требуется повышенная надёжность.

Ситуационный план — это не формальность. Нередко именно он показывает, что кратчайшая линия от ближайшей подстанции проходит через чужие земельные участки, железнодорожный подъездной путь или территорию с особыми ограничениями. Электрическая близость к сетевому объекту ещё не означает простоту присоединения.

Документы по специальным условиям

Дополнительные материалы могут потребоваться, если на предприятии планируются:

• взрывоопасные или пожароопасные производства;
• крупные электродвигатели и преобразовательные установки;
• электродуговые печи;
• собственная генерация;
• параллельная работа с внешней сетью;
• резервирование от независимых центров питания;
• строительство нескольких очередей;
• временное подключение стройплощадки.

На практике документы для подключения завода к электросетям лучше собирать параллельно с разработкой технологической схемы производства. Если сначала подать заявку с приблизительными параметрами, а затем существенно изменить нагрузку, состав оборудования или расположение подстанции, проект может потребовать корректировки, а договор — пересмотра.

Подача заявки и получение технических условий

Заявка направляется в сетевую организацию, к электрическим сетям которой планируется присоединение объекта. В некоторых случаях у заявителя есть выбор между несколькими организациями, но на практике он ограничен территориальной схемой и принадлежностью ближайших сетей.

Сетевая организация рассматривает заявку и определяет техническую возможность присоединения. По итогам заявитель получает проект договора технологического присоединения и технические условия либо мотивированный ответ о необходимости уточнить исходные данные.

Технические условия должны отвечать на несколько принципиальных вопросов:

1. К какой сети и на каком уровне напряжения присоединяется объект.

2. Где находится точка присоединения.

3. Какие работы выполняет сетевая организация.

4. Какие работы выполняет заявитель.

5. Каковы требования к учёту электроэнергии.

6. Какая схема защиты и автоматики необходима.

7. Нужно ли устанавливать устройства компенсации реактивной мощности.

8. Требуется ли телемеханика, диспетчерская связь или передача данных.

9. Как обеспечивается резервирование.

10. Какие документы должны быть представлены перед подачей напряжения.

Технические условия не заменяют проект. Это исходный набор обязательных требований, на основании которого проектировщик разрабатывает схему внешнего и внутреннего электроснабжения.

Как читать границу ответственности

Одно из наиболее важных мест в договоре — граница балансовой принадлежности и эксплуатационной ответственности. Она определяет, кто владеет соответствующим участком сети и кто отвечает за его содержание, ремонт и устранение аварий.

Для промышленного объекта граница может проходить:

• на вводных зажимах кабельной линии;
• на аппарате в распределительном устройстве;
• на шинах трансформаторной подстанции;
• в точке подключения к существующей воздушной или кабельной линии.

Положение границы влияет на будущие расходы. Если предприятие принимает на себя содержание подстанции и линии, оно должно учитывать стоимость технического обслуживания, испытаний, ремонта, аварийного запаса и работы электротехнического персонала.

В договоре также фиксируются сроки исполнения мероприятий, стоимость технологического присоединения, порядок платежей и условия продления. Для инвестиционного проекта эти положения должны быть увязаны с графиком строительства: сетевые работы, монтаж оборудования и готовность производственных корпусов не всегда идут синхронно.

Проектирование: внешняя сеть и внутренняя система предприятия

После получения технических условий начинается проектирование. Его нельзя сводить к выбору трансформатора и прокладке кабеля. Электроснабжение завода — это система, в которой внешняя сеть, подстанция, распределительные устройства, технологическое оборудование и автоматика должны работать согласованно.

Проект обычно включает несколько уровней.

Внешнее электроснабжение

На внешнем участке определяются трассы линий, тип опор или кабельных конструкций, сечение проводников, места пересечения дорог и коммуникаций, необходимость сервитутов и согласований. Для подземных линий большое значение имеют инженерные изыскания: состав грунта, уровень грунтовых вод, существующие коммуникации и условия прокладки.

Если линия проходит по территории, которая не принадлежит предприятию, вопрос земельных прав нужно решать до начала строительно-монтажных работ. Иначе технически готовая трасса может оказаться юридически нереализуемой.

Трансформаторная подстанция

Выбор мощности трансформаторов производится по расчётной нагрузке, а не только по сумме паспортов оборудования. При этом закладывают допустимый резерв, учитывают режимы пуска, сезонные изменения и возможность ремонта одного из трансформаторов.

Для предприятия с непрерывным производственным циклом важна не только номинальная мощность, но и схема резервирования. Два трансформатора, две кабельные линии и автоматический ввод резерва не всегда обеспечивают требуемую категорию надёжности: всё зависит от того, питаются ли они от независимых источников и какая часть схемы остаётся общей.

Главный распределительный щит и защита

Главное распределительное устройство должно обеспечивать селективность защиты. При аварии на отходящей линии должен отключаться именно повреждённый участок, а не весь завод. Для этого согласуют токи короткого замыкания, уставки автоматов, параметры релейной защиты и время срабатывания.

На крупном объекте проектировщик также рассчитывает:

• токи короткого замыкания;
• падение напряжения;
• термическую стойкость кабелей и шин;
• токи утечки;
• защиту от импульсных перенапряжений;
• заземление и молниезащиту;
• качество электроэнергии;
• компенсацию реактивной мощности;
• работу аварийного и технологического освещения.

Отдельного внимания требуют нелинейные нагрузки — частотные преобразователи, мощные источники бесперебойного питания, сварочные комплексы и силовая электроника. Они могут влиять на гармонический состав напряжения и создавать помехи для автоматизированных систем производства.

Строительно-монтажные работы на площадке

После утверждения проектных решений предприятие организует выполнение своей части технических условий. Сюда могут входить строительство подстанции, монтаж кабельных линий, установка вводных устройств, устройство заземления, прокладка внутренних сетей и подготовка помещений электроустановок.

На этом этапе появляется разница между объектом, который формально построен, и объектом, который готов к приёму напряжения. Для сетевой организации недостаточно увидеть установленный трансформатор. Оборудование должно быть смонтировано в соответствии с проектом, иметь заводские документы, пройти испытания и быть доступным для осмотра.

Особенно часто задержки возникают по следующим причинам:

• подстанция установлена, но не завершено благоустройство и не обеспечен безопасный доступ;
• кабельные линии проложены без исполнительной документации;
• отсутствуют маркировка и схемы коммутации;
• не оформлены протоколы испытаний;
• фактическое сечение кабеля отличается от проектного;
• защитные аппараты имеют другие характеристики;
• система заземления выполнена, но не подтверждена измерениями;
• не завершён монтаж учёта;
• оборудование закуплено с характеристиками, не соответствующими техническим условиям.

Что должно остаться после монтажа

Исполнительная документация формирует доказательство того, что объект построен именно так, как предусмотрено проектом. В её составе могут быть:

• исполнительные схемы;
• акты скрытых работ;
• паспорта оборудования;
• сертификаты и декларации;
• протоколы измерений;
• протоколы проверки устройств релейной защиты и автоматики;
• документы на кабельную продукцию;
• акты испытаний трансформаторов и распределительных устройств;
• журнал работ;
• однолинейные схемы;
• инструкции по эксплуатации.

Для предприятия это не архив ради архива. Исполнительные документы понадобятся при осмотре, оформлении актов, расследовании аварий, передаче объекта на обслуживание и последующей реконструкции.

Осмотр электроустановок и оформление актов

Когда технические мероприятия завершены, заявитель обращается в сетевую организацию для осмотра электроустановок. Перед этим необходимо проверить соответствие объекта договору, техническим условиям и проекту.

Осмотр может выявить не только явные дефекты монтажа, но и расхождения между документами и фактической схемой. Например, в проекте указано одно вводное устройство, а на площадке установлено другое; в однолинейной схеме отсутствует резервный ввод; параметры трансформатора изменены после закупки, но проект не скорректирован.

К осмотру нужно подготовить:

• смонтированные электроустановки;
• доступ к помещениям и оборудованию;
• комплект исполнительной документации;
• паспорта и протоколы испытаний;
• утверждённые схемы;
• средства измерения и учёта;
• документы о назначении ответственных лиц;
• подтверждение выполнения требований по безопасности.

Если объект большой, осмотр проводят поэтапно. Это удобно для предприятия, но только в том случае, если границы очереди определены заранее. Нельзя считать готовой отдельную подстанцию, если она не связана с фактически завершённой частью сети или не обеспечена необходимыми защитами.

Какие документы подтверждают завершение присоединения

По итогам процедуры оформляется комплект документов, подтверждающий выполнение технологического присоединения. В него входят акт о технологическом присоединении и документы, отражающие разграничение балансовой принадлежности и эксплуатационной ответственности. В зависимости от схемы и требований к объекту оформляются также акты допуска, документы о выполнении технических условий и иные подтверждения готовности электроустановок.

Смысл этого этапа — не в количестве подписей. Документы фиксируют, что:

• технические мероприятия выполнены;
• объект подключён к определённой точке сети;
• стороны понимают границы ответственности;
• разрешённый объём мощности определён;
• учёт электроэнергии организован;
• электроустановка может эксплуатироваться в предусмотренном режиме.

Подача напряжения до завершения необходимых процедур создаёт для предприятия технический и правовой риск. Даже если кабель физически соединён с сетью, это ещё не означает, что объект имеет оформленное право на полноценную эксплуатацию.

Фактическая подача напряжения — финал строительного этапа, но не финал энергетической части проекта: заводу ещё предстоит закрепить отношения с поставщиком электроэнергии и выстроить эксплуатацию сети.

Договор энергоснабжения: отдельная процедура после сетевого подключения

Сетевая организация передаёт электроэнергию по сети, но не обязательно является поставщиком электрической энергии. После технологического присоединения предприятию необходимо урегулировать отношения с гарантирующим поставщиком либо выбрать иной допустимый формат работы на оптовом или розничном рынке.

Для нового завода это означает подготовку отдельного пакета документов и сведений:

• документы юридического лица;
• документы на энергопринимающее оборудование;
• акт о технологическом присоединении;
• документы о разграничении балансовой принадлежности;
• сведения о точках поставки;
• данные коммерческого учёта;
• расчётные приборы и каналы передачи показаний;
• документы о допуске электроустановок, если они требуются;
• банковские и договорные реквизиты.

Существенную роль играет коммерческий учёт. Счётчик должен быть установлен в согласованной точке, иметь необходимые характеристики и быть допущен к эксплуатации. Для промышленного потребителя важны не только общий объём потребления, но и почасовые данные, качество передачи показаний, синхронизация времени и корректное отображение нескольких тарифных зон, если они применяются.

До заключения договора энергоснабжения нужно также определить, кто будет отвечать за эксплуатацию электроустановок. На заводе назначается ответственное за электрохозяйство лицо, формируется система допуска персонала, устанавливаются регламенты переключений и порядок взаимодействия с сетевой организацией при авариях.

Где заканчивается присоединение и начинается эксплуатация

Технологическое присоединение отвечает на вопрос, каким образом объект получил доступ к электрической сети. Договор энергоснабжения — на каких условиях предприятие получает и оплачивает электроэнергию. Эксплуатация электроустановок — кто и как обеспечивает безопасность, исправность и надёжность внутренней системы.

Эти три уровня связаны, но не заменяют друг друга. Завод может иметь подписанный акт о присоединении и при этом быть не готовым к устойчивой производственной работе: не настроена автоматика, не обучен персонал, не проверено резервирование, не согласован порядок ограничения нагрузки.

Как пройти процедуру без повторного проектирования

Наиболее устойчивый подход — вести технологическое присоединение как часть инвестиционного проекта, а не как административную задачу отдельного подразделения. В рабочую группу должны входить технический заказчик, проектировщик, специалисты по строительству, энергетики и представители будущего производства.

Полезно разделить процесс на несколько контрольных точек:

1. До подачи заявки — подтверждены земельные права, рассчитана нагрузка, определены очереди строительства и режим работы.

2. После получения технических условий — проверены точка подключения, внешние мероприятия, границы ответственности и требования к учёту.

3. До закупки оборудования — сопоставлены проектные решения, параметры трансформаторов, кабелей, защит и распределительных устройств.

4. Перед монтажом — подготовлены трассы, помещения, основания, заземление и условия доступа сетевой организации.

5. Перед осмотром — собрана исполнительная документация, проведены испытания, устранены расхождения с проектом.

6. Перед запуском производства — оформлены отношения с поставщиком, назначены ответственные лица, проверены режимы резервирования и аварийного отключения.

Отдельно следует контролировать изменение мощности. Производственная компания нередко меняет оборудование уже после получения технических условий: вместо одной линии устанавливает более производительную, добавляет компрессорную станцию или переводит часть технологических операций на электрический нагрев. Такое изменение может повлиять на расчётную нагрузку, токи короткого замыкания, качество электроэнергии и категорию надёжности. Если его не отразить в проекте, проблема проявится на этапе осмотра или уже при эксплуатации.

Что означает подключение завода для региональной промышленной площадки

Для региона электросетевое присоединение промышленного объекта — это не только задача конкретного инвестора. От доступности мощности зависят сроки освоения индустриального парка, запуск новых производств, загрузка строительных подрядчиков и появление спроса на локальные услуги. При этом возможность подключить один завод не всегда означает наличие ресурса для всей площадки: сетевой резерв может быть распределён между несколькими заявителями, а реконструкция питающего центра потребует отдельного финансирования и времени.

Поэтому при выборе места для предприятия инвестор смотрит не только на тариф или расстояние до ближайшей подстанции. Имеют значение пропускная способность сети, состояние оборудования, возможность второй очереди, наличие свободных земельных коридоров под линии и готовность региона синхронизировать строительство инфраструктуры с производственным графиком.

Снизу вверх картина выглядит достаточно конкретно. Для муниципалитета это вопрос готовности площадки, для предприятия — вопрос запуска оборудования, для сетевой организации — вопрос режима сети и капитальных мероприятий. Если эти три перспективы не совпадают по срокам и параметрам, формально согласованный проект остаётся уязвимым.

Подключение завода к электросетям пошагово — это не линейная цепочка «заявка — кабель — напряжение». Это согласование будущей производственной нагрузки, земельных условий, сетевой инфраструктуры, проектных решений и эксплуатационной ответственности. Жизнеспособной оказывается та модель, в которой электрическая часть закладывается одновременно с технологией и строительством, а не догоняет их после завершения основных работ. Именно тогда технологическое присоединение становится элементом промышленного развития региона, а не последним препятствием перед запуском производства.
